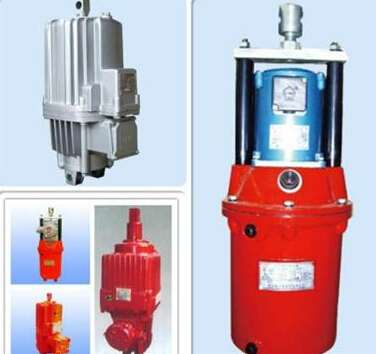

電力液壓推動器ED-23/5

Ed系列電力液壓推動器型號 ED-23/5，ED-30/5，ED-50/6，ED-80/6，ED-121/6，ED-201/6,ED-301/6，ED-301/12


一、概述
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。

產品特點
　　外殼為鑄造鋁合金、重量輕，外形美觀；
　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP65;
　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
　　Ed系列緊固件為不銹鋼材質，美觀耐用。

四、安捉式
　　垂直安裝：活塞桿連接塊朝上；
　　水平安裝和中間任意位置：主參數標牌朝上；
　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。

五、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；
　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?。?br/>　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。
　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。

六、工作條件
      電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
      連續工作S1連續工作S2，負載持續率FC=60%
      額定電壓為380V三相，頻率50Hz
      使用地點的海拔高度等級符合（GB755-87）標準
      周?chē)h(huán)境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
      垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

七、主要技術參數

型號

額定推力
(N)

額定行程
(mm)

動作行程

制動彈簧力
(N)

額定頻率
(Hz)

輸入功率
(W)

額定電壓
(V)

額定電流
(A)

最大工作頻率

重量(Kg)

上升

下降

短行程推動器

偏差±20%

ED23/5

220

50

0.35

0.35

180

50

165

380

0.52

2000

10

ED30/5

300

50

0.35

0.35

270

50

200

380

0.46

2000

14

ED50/6

500

60

0.45

0.39

460

50

210

380

0.48

2000

14

ED80/6

800

60

0.32

0.34

750

50

330

380

1.42

2000

24

ED121/6

1250

60

0.4

0.42

1200

50

330

380

1.44

2000

39

ED201/6

2000

60

0.5

0.32

1900

50

450

380

1.45

2000

39

ED301/6

3000

60

0.58

0.32

2700

50

550

380

1.46

1500

40
